一、 概述

　　外部背景谐波不同于系统内部设备自身产生的谐波，体现出谐波电流小但谐波电压高的特征。要消除来自外部的背景谐波干扰，就需要对受到干扰设备或生产线的供电电源进行谐波抑制消减与隔离防护。而外部背景谐波又不同于系统内部设备自身产生的谐波，体现出谐波电流小谐波电压高的特征，采用常规的以谐波电流为治理目标的有源或无源滤波器难以实现比较好的治理效果。GOB系列背景谐波治理装置是专门针对这类场合而开发的创新产品。

该装置投入后，不仅为敏感负载提供一种纯净的电源，同时可实时消除负载谐波电流，抑制谐波电压，针对中、高频谐波干扰主动保护，可以有效的稳定系统电压波动、减轻三相不平衡和阻碍背景谐波，为用户端负载提供极其完备的纯净电能运行方式。

二、 产品特点

　　　GOB系列背景谐波治理装置具有稳压精度高、过载能力高，可靠性好、可长期连续工作，使用寿命长等优点。

隔离：外部电网谐波，波动等各种恶劣情形，将无法影响内网设备，起到隔离保护作用。

优化：采用谐波抑制和消除功能，抑制系统谐波电压和减少负载谐波电流，同时消除终端负载产生谐波，起到净化电源作用。

保护全：具有输出负载短路保护、系统过压保护、欠压保护，输出过流保护，控制系统故障保护功能,不影响供电线路的运行。

范围广：对用电设备产生的随机高低次谐波和高频噪声、脉冲尖峰、电压跌落、三相不平衡等干扰具有抑制和吸收作用。

响应快：负载谐波补偿电流响应时间小于10ms。

节能：提高终端负载功率因数，降低谐波含量、从而减少线路损耗及设备损耗，改善设备发热、延长设备使用寿命。

便捷：接线简单，显示功能齐全，无需维护，安装调试方便。

三、适应范围

　　　GOB系列背景谐波治理装置（谐波隔离保护器）适用于各种电网污染严重，或者电子设备需要纯净电源的场合，包括：科研、院校、航空、核工业、铁路、电信、银行、财税、商业、医院、电台、电视台、卫星测控站、电子、纺织、化工、石油、公安、部队、机要等工矿企事业的大、中、小型电子计算机、微电脑、数控系统、程控系统、光谱分析、色谱分析、硫碳分析测试、计量检验、广播电视设备、电子医疗设备、智能机器人、程控交换机、 彩扩机、印刷照排设备、电脑绣花机等。其它对供电质量要求较高的设备和仪器。

四、技术参数

输出频率：与市电同步
反应时间：≤10ms/step
功率因素：±0.8~1
效率：满载VA效率≥95%
输出正常指示灯
过高压/过低压保护
谐波过畸变保护
输出电流表，输出电流频普
过载保护
噪音：≤45db, 距离一公尺处
工作环境：室温0~40℃， 相对湿度0~95%

五、 工作原理

GOB背景谐波治理装置串联于电源与敏感负荷之间，可有效削弱负荷启动时的瞬时电压，全面净化电源，实时消除负载谐波，平衡三相电源。当输入电压或负荷变化时，控制电路实时检测负载电压与电流、经过信号比较、放大，直接控制桥式逆变电路，通过采用SVPWM技术，提高直流电容电压的利用率和改善输出波性；在控制实施原理上采用双闭环控制、SVPWM空间矢量控制和电流重复控制技术对负载谐波进行消除，防止电压跌落，全面保护终端设备。

六、 主要功能

谐波滤除:实时消除终端负载产生的谐波电流，降低电压、电流畸变率。

稳定系统:隔断背景谐波，消除谐波、电压波动对终端设备的影响，增强负荷抗电压跌落、冲击电流能力，防止各种误动作，提高系统运行的安全性、可靠性、稳定性。

电源修复：降低三相不平衡度、治理闪变及电压波动、自动维持恒定电压。

七、应用实例

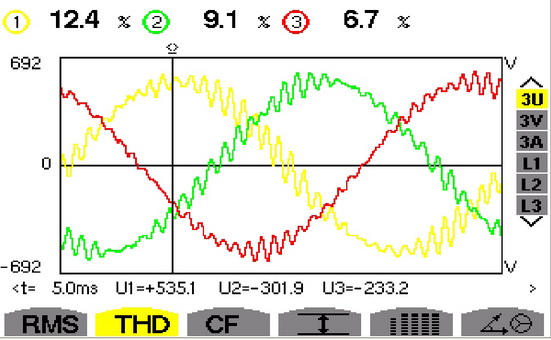

某变电站，安装电源净化稳压装置前，电网实测电压波形，所有设备无法正常使用，波形呈锯齿波





安装电源净化稳压装置后，电网实测电压波形，所有设备可以正常使用
