一、 概述

　　在LED大屏上，多电源分布式开关电源得到了广泛应用，其产生的谐波分量对电网和电气设备造成的影响日益严重，如何抑制谐波分量成为一个备受关注的问题。

一、 LED显示屏谐波产生原因
　　 LED需要低压直流驱动，因此显示屏工程大量采用开关电源为显示模块提供驱动。为了降低低压直流电流在各种输送环节耗损，显示屏配电一般采用大量小功率开关电源模块，配置成分布式局部低压直流供电模式。这种实现方法在解决了低压传输损耗的同时，却带来了谐波污染和中线电流过大等问题。其原因有：
       开关电源为典型的谐波源，其谐波含量非常高，其波形为断续的尖峰波。由于一般使用的开关电源容量较小（典型的案例为手提电脑的电源），并没有引起足够的重视。但如果大量的开关电源同时工作，其产生的谐波将不可忽视，如果不加以处理，可能对供电网造成污染，对同一网内的其他设备产生不可预知的危害。
       常规三相近似平衡的负荷，其零线的正常电流一般小于相电流的30％。显示屏系统无论怎么配置负荷分布，由于显示画面的变化，终会带来瞬时三相不平衡。加之谐波电流的影响，其零线的电流可以达到相电流的280％。

　　鉴于以上问题，厦门冠欧电气有限公司研究、开发、设计了用于三相四线制交流系统的零序滤波成套装置，在实际应用中得到很大的发展和进步。实践证明该装置具有良好的经济效益。

二、 工作原理

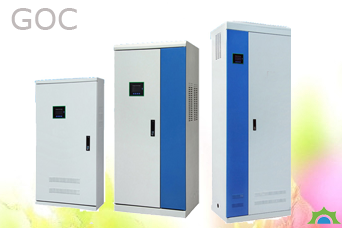

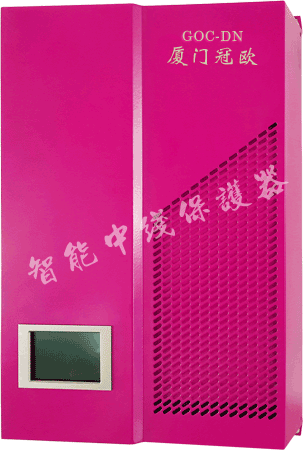

　　GOC零线滤波器是无源器件，元器件可靠性高，运行稳定，它由创新结构构成，无电容，GOC能够实现消除三相四线制负载产生的零序电流，解决零线电流过大带来的过流过载发热问题，减小电气火灾的隐患。本装置结构原理与传统LC滤波器或者APF滤波器完全不同，针对3次谐波来说本装置比后两者较更先进与可靠


　　本装置大幅降低三次谐波电流，彻底解决中性线（零线）过大的问题,远离因中性线（零线）电流超过相线而引起的火灾隐患。并可达到净化电网，消除谐波干扰的目的。

三、 主要功能及特点

有效滤除整条零线上谐波电流

减小谐波电流带来的电气火灾隐患

可以滤除零线上90%的谐波电流

可以减小相线电流

具有节能的效果

采用专用滤波电容，可靠性高

结构简单，安装方便，运行稳定

减小电磁干扰

四、 应用场所

LED显示屏专用零线过电流消除器主要用于

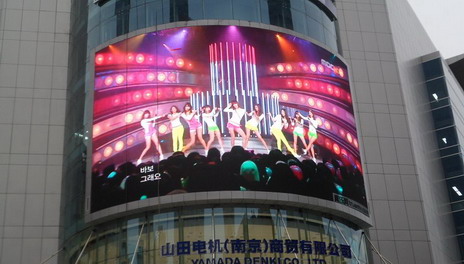

大尺寸LED广告牌、大尺寸LED屏；

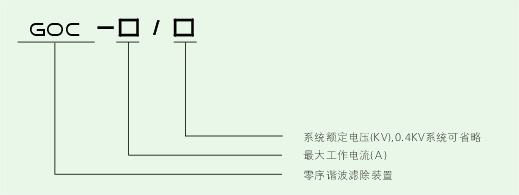

五、 型号说明

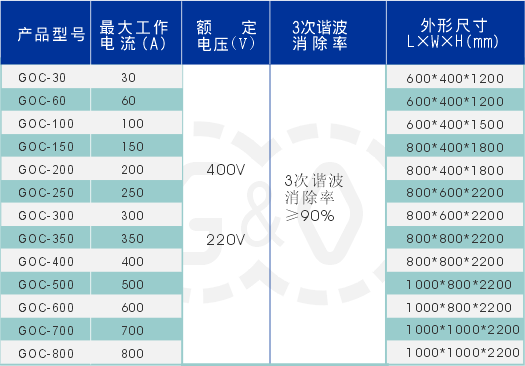

六、 选型表

GOC型零线谐波电流滤波器（零线电流消除器），400V/220V三相四线电力系统中





七、goc零线谐波滤波器设计上图方法

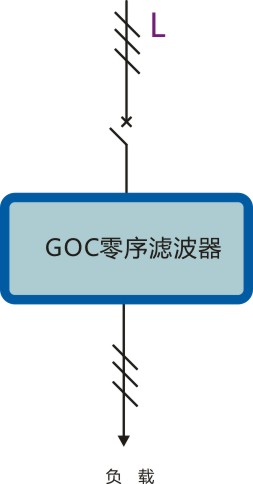

八、GOC零线滤波器接线方法







九、 订货说明



用户需提供系统额定电压、频率、三相线电流、零线电流、三相电流平衡度和现场的其它工况，也可由我方工程师现场实地测量。
 数据分析后，由我公司提供解决方案。
